本文作者来自某能源行业，基于 IoTDB 1.3.3 树模型在能源物联网场景下的实战经验，聚焦路径层级规划、数据类型与编码压缩选型、集群接入、以及主数据同步的完整初始化流程，同时提供可直接复用的工程模板，为开发者搭建稳定高效的能源时序数据平台提供完整落地参考。
一、树模型路径设计
IoTDB 树模型以 root 为根节点，通过层级路径唯一标识一条时间序列。在能源物联网场景中，路径设计需要兼顾语义可读性、前缀查询效率和权限隔离粒度。

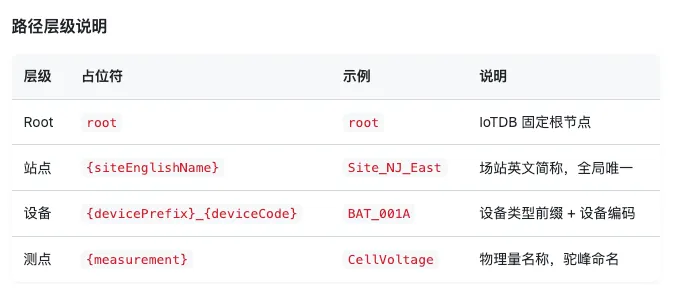

设计要点 路径模板
我们采用四层结构，模板如下：
root.{siteEnglishName}.{devicePrefix}_{deviceCode}.{measurement}
树形结构示例
以下展示某新能源场站的完整树形路径结构：
root
├──Site_NJ_East# 南京东部储能站
│ ├──BAT_001A# 1# 电池舱 A 簇│
│ ├──CellVoltage# 单体电压 (V)│
│ ├──CellTemp# 单体温度 (°C)│
│ ├──ClusterCurrent# 簇电流 (A)│
│ └──SOC# 荷电状态 (%)│
├──PCS_002B# 2# 储能变流器│
│ ├──ActivePower# 有功功率 (kW)│
│ ├──ReactivePower# 无功功率 (kVar)│
│ ├──GridFreq# 电网频率 (Hz)│
│ └──RunState# 运行状态码│
├──EMS_003C# 能量管理系统│
│ ├──DispatchCmd# 调度指令│
│ └──AlarmLevel# 告警等级│
└──ENV_004D# 环境传感器│
├──AmbientTemp# 环境温度│
└──Humidity# 湿度 (%)
└──Site_BJ_North# 北京北部光伏站
├──INV_010X# 10# 逆变器│
├──DCVoltage# 直流电压│
├──DCCurrent# 直流电流│
└──Efficiency# 转换效率
└──MET_020Y# 20# 关口电表
├──TotalActiveEnergy# 总有功电能
└──PowerFactor # 功率因数
建议：设备编码中的下划线 _ 是合法字符，但需避免使用 IoTDB 保留符号（如 *、"、\）。路径总长度建议控制在 128 字符以内，以减少元数据内存占用。
二、数据类型、编码与压缩选型
IoTDB 支持多种数据类型、编码和压缩算法。能源场景下测点特征差异大，需针对性选型，以平衡存储空间、查询性能和精度保留。

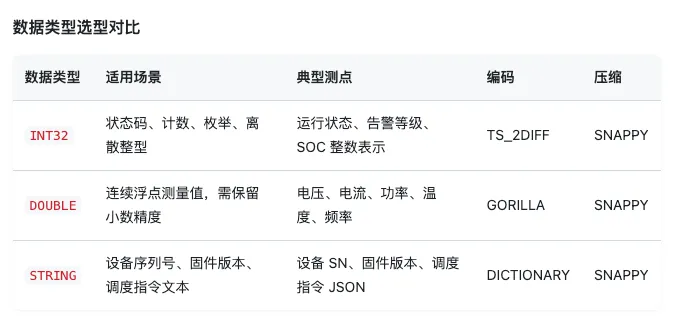

选型说明
INT32 + TS_2DIFF：
对整型时序数据（如状态码 0/1/2）的二阶差分编码，压缩比高，解码速度快
DOUBLE + GORILLA：
针对浮点数据的异或编码，适合电压/电流等连续变化且精度要求高的测点
STRING + DICTIONARY：
字典编码对重复率高的字符串（如固件版本号、设备型号）压缩效果极佳
统一 SNAPPY：
作为通用压缩算法，CPU 开销低，适合高并发写入场景；若磁盘敏感可换 ZSTD
SQL 示例：创建时间序列
以下 SQL 演示如何为电池舱和变流器创建带编码与压缩的时序路径：
-- 1. 创建数据库（逻辑概念，树模型下对应路径前缀）
CREATE DATABASE root.Site_NJ_East;
-- 2. 电池舱测点：电压、温度、电流、SOC
CREATE TIMESERIES root.Site_NJ_East.BAT_001A.CellVoltage
WITH DATATYPE=DOUBLE, ENCODING=GORILLA, COMPRESSOR=SNAPPY;
CREATE TIMESERIES root.Site_NJ_East.BAT_001A.CellTemp
WITH DATATYPE=DOUBLE, ENCODING=GORILLA, COMPRESSOR=SNAPPY;
CREATE TIMESERIES root.Site_NJ_East.BAT_001A.ClusterCurrent
WITH DATATYPE=DOUBLE, ENCODING=GORILLA, COMPRESSOR=SNAPPY;
CREATE TIMESERIES root.Site_NJ_East.BAT_001A.SOC
WITH DATATYPE=INT32, ENCODING=TS_2DIFF, COMPRESSOR=SNAPPY;
-- 3. 变流器测点：功率、频率、状态
CREATE TIMESERIES root.Site_NJ_East.PCS_002B.ActivePower
WITH DATATYPE=DOUBLE, ENCODING=GORILLA, COMPRESSOR=SNAPPY;
CREATE TIMESERIES root.Site_NJ_East.PCS_002B.GridFreq
WITH DATATYPE=DOUBLE, ENCODING=GORILLA, COMPRESSOR=SNAPPY;
CREATE TIMESERIES root.Site_NJ_East.PCS_002B.RunState
WITH DATATYPE=INT32, ENCODING=TS_2DIFF, COMPRESSOR=SNAPPY;
-- 4. 字符串测点：设备序列号（低频写入，字典编码）
CREATE TIMESERIES root.Site_NJ_East.BAT_001A.DeviceSN
WITH DATATYPE=STRING, ENCODING=DICTIONARY, COMPRESSOR=SNAPPY;Java 示例：通过 Session 批量创建
在工程实践中，测点数量可达数千至上万，手动写 SQL 不现实。推荐通过 Java Session API 批量创建：
public void createTimeseriesBatch(Session session, List<PointMeta> points) throws IoTDBConnectionException, StatementExecutionException {
List<String> paths = new ArrayList<>();
List<TSDataType> dataTypes = new ArrayList<>();
List<TSEncoding> encodings = new ArrayList<>();
List<CompressionType> compressors = new ArrayList<>();
for (PointMeta p : points) {
String path = String.format("root.%s.%s_%s.%s",
p.getSiteEnglishName(),
p.getDevicePrefix(),
p.getDeviceCode(),
p.getMeasurement());
paths.add(path);
dataTypes.add(p.getDataType()); // DOUBLE / INT32 / STRING
encodings.add(p.getEncoding()); // GORILLA / TS_2DIFF / DICTIONARY
compressors.add(CompressionType.SNAPPY);
}
session.createMultiTimeseries(
paths,
dataTypes,
encodings,
compressors,
null, // tags
null, // attributes
null // props
);
}注意：创建时间序列是元数据操作，在 3C3D 集群下会同步到所有 ConfigNode。批量创建时建议每批不超过 500 条，避免单次 RPC 过大导致 ConfigNode 内存压力。
三、主数据同步：从业务系统到 IoTDB
时序路径不是凭空产生的，它来源于企业主数据系统（Master Data）中的站、设备、测点三要素。初始化流程的第一步，是将这些元数据同步到 IoTDB 侧，再驱动路径创建。

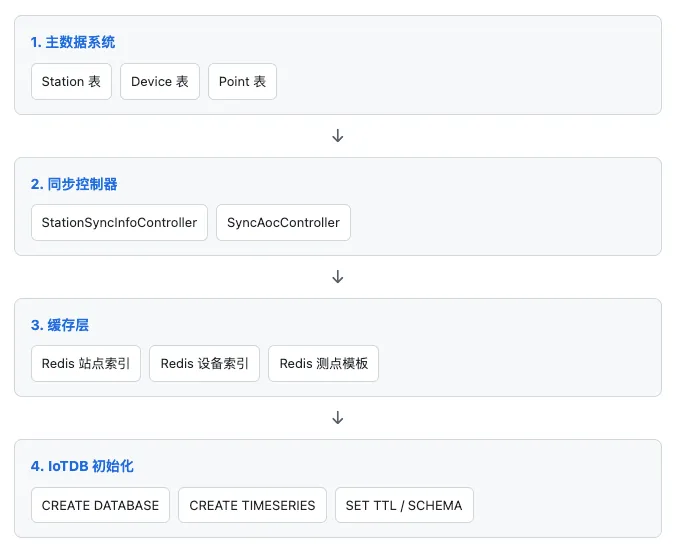

同步架构
核心同步接口
StationSyncInfoController 负责站级元数据同步，SyncAocController 负责设备与测点（AOC，Asset Operation Center）同步。两者均通过定时任务 + 事件监听触发：
@RestController
@RequestMapping("/api/v1/sync")
public class StationSyncInfoController {
@Autowired
private StationService stationService;
@Autowired
private RedisTemplate<String, Object> redisTemplate;
@Autowired
private IoTDBInitService iotdbInitService;
// 全量同步：适合首次初始化或定时补偿
@PostMapping("/station/full")
public ResponseEntity<String> syncAllStations() {
List<Station> stations = stationService.fetchAllActive();
for (Station s : stations) {
// 1. 写入 Redis 缓存，加速后续查询
redisTemplate.opsForValue().set(
"station:" + s.getEnglishName(), s, Duration.ofHours(1));
// 2. 触发 IoTDB 数据库创建
iotdbInitService.createDatabase("root." + s.getEnglishName());
// 3. 级联同步该站下的设备与测点
syncDevicesForStation(s.getId(), s.getEnglishName());
}
return ResponseEntity.ok("Synced " + stations.size() + " stations.");
}
// 增量同步：监听主数据变更事件
@EventListener
public void onStationChanged(StationChangedEvent event) {
Station s = event.getStation();
redisTemplate.opsForValue().set(
"station:" + s.getEnglishName(), s, Duration.ofHours(1));
iotdbInitService.createDatabase("root." + s.getEnglishName());
}
}@RestController
@RequestMapping("/api/v1/sync/aoc")
public class SyncAocController {
@Autowired
private AocDeviceService aocDeviceService;
@Autowired
private RedisTemplate<String, Object> redisTemplate;
@Autowired
private IoTDBInitService iotdbInitService;
// 按站同步设备与测点
@PostMapping("/device/{stationEnglishName}")
public ResponseEntity<String> syncDevices(
@PathVariable String stationEnglishName) {
List<Device> devices = aocDeviceService
.fetchByStation(stationEnglishName);
for (Device d : devices) {
// 缓存设备元数据
String deviceKey = String.format("device:%s:%s_%s",
stationEnglishName, d.getPrefix(), d.getCode());
redisTemplate.opsForValue().set(deviceKey, d, Duration.ofHours(1));
// 同步该设备下的测点，并批量创建 IoTDB 路径
List<PointMeta> points = aocDeviceService
.fetchPointsByDevice(d.getId());
iotdbInitService.createTimeseriesBatch(
stationEnglishName, d.getPrefix(), d.getCode(), points);
}
return ResponseEntity.ok("Synced " + devices.size() + " devices.");
}
}建议：Redis 缓存不仅用于加速查询，还可作为「主数据 → IoTDB 路径」的映射索引。写入时先查 Redis 获取路径模板，避免每次构造路径都访问关系型数据库。
四、集群接入：IoTDB 1.3.3 3C3D + SessionPool
生产环境采用 IoTDB 1.3.3 的 3C3D（3 ConfigNode + 3 DataNode）集群架构，客户端通过 SessionPool 实现多节点负载均衡与故障转移。
集群节点配置（脱敏示例）
Java SessionPool 多节点配置
@Configuration
public class IoTDBConfig {
@Bean
public SessionPool sessionPool() {
List<String> nodeUrls = Arrays.asList(
"192.0.2.11:6667", // 示例 dn-01，非真实地址
"192.0.2.12:6667", // 示例 dn-02，非真实地址
"192.0.2.13:6667" // 示例 dn-03，非真实地址
);
SessionPool pool = new SessionPool(
nodeUrls, // 多节点地址列表
"root", // 用户名
"iotdb_pass", // 密码（生产环境建议走配置中心加密）
3, // 最大并发连接数
1000L, // 请求超时（ms）
60000L, // 空闲连接超时（ms）
false, // 是否启用 RPC 压缩（CPU 敏感时开启）
true // 是否启用自动重试
);
// 连接池预热：避免启动后首次写入高延迟
pool.setEnableQueryRedirection(true);
return pool;
}
}注意：SessionPool 的 nodeUrls 只需填写 DataNode 的 RPC 地址，客户端内部会自动向 ConfigNode 获取路由信息。若集群扩容，只需重启客户端即可感知新节点，无需修改配置。
写入示例：使用 SessionPool 批量写入
public void insertBatch(SessionPool pool, String devicePath, List<Record> records)
throws IoTDBConnectionException, StatementExecutionException {
List<String> measurements = Arrays.asList("CellVoltage", "CellTemp", "SOC");
List<TSDataType> types = Arrays.asList(
TSDataType.DOUBLE, TSDataType.DOUBLE, TSDataType.INT32);
Tablet tablet = new Tablet(devicePath, measurements, types, records.size());
for (Record r : records) {
tablet.addTimestamp(tablet.rowSize, r.getTimestamp());
tablet.addValue("CellVoltage", tablet.rowSize, r.getVoltage());
tablet.addValue("CellTemp", tablet.rowSize, r.getTemperature());
tablet.addValue("SOC", tablet.rowSize, r.getSoc());
tablet.rowSize++;
}
pool.insertTablet(tablet);
}五、初始化流程总结

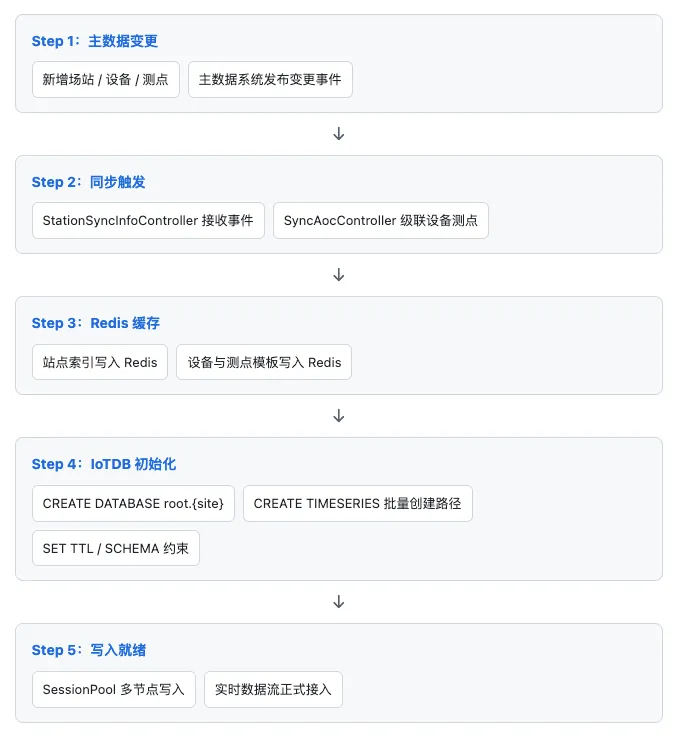

将上述环节串联，形成从「主数据变更」到「IoTDB 路径可用」的完整初始化流程：
关键提醒：初始化完成后，务必通过 SHOW TIMESERIES root.{site}.* 校验路径是否存在、数据类型与编码是否正确。建议在 CI/CD 中加入自动化校验脚本，防止主数据同步遗漏导致写入失败。
六、写在最后 + 下一篇预告
树模型设计是 IoTDB 落地的第一步，也是最容易被忽视的一步。路径层级一旦确定，后期调整成本极高（涉及数据迁移、应用改造）。因此，建议在生产初始化前，通过「主数据同步 → 路径生成 → 评审确认 → 批量创建」四步闭环，确保路径设计满足未来 3-5 年的业务扩展。
本文涵盖的 3C3D 集群接入、SessionPool 多节点配置、主数据同步机制，均来自真实能源物联网平台的生产实践，可直接作为工程模板复用。
下一篇预告
实时/历史查询服务设计：从 last 到聚合导出
深入讲解 IoTDB 查询层设计：last 最新值查询、按时间窗口的历史曲线、聚合降采样、以及大规模数据导出到 OSS/CSV 的工程实践。涵盖 SQL 优化、查询缓存、分页与限流策略。
