本文作者来自某能源行业，基于储能场景下 IoTDB 的实际项目实践，聚焦云端转码服务（Link Service）的核心实现，系统拆解 MQTT 数据接入、Base64 解码、zlib 解压、批量写入 IoTDB、Redis 类型缓存、告警分流及断线重连等关键技术链路，分享储能站海量时序数据高效、安全、稳定上云的工程实践。

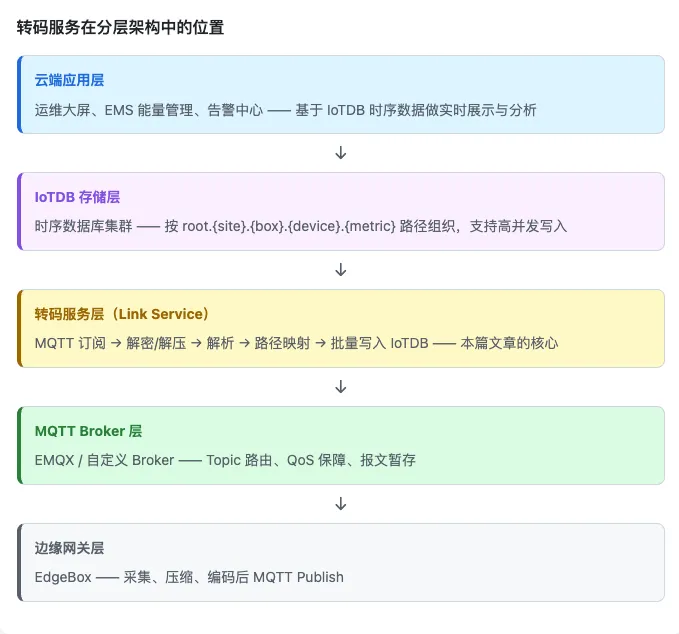

一、转码服务在链路中的定位
在储能站数据上云链路中，转码服务（Link Service）是云端接入层与时序存储层之间的桥梁。它负责将边缘网关（EdgeBox）通过 MQTT 上报的压缩报文，转换为 IoTDB 可识别的时序数据，并完成批量写入。
以某能源平台为例，单站点峰值写入可达 1.5 万点/秒，转码服务需要同时满足高吞吐、低延迟、高可用三个目标。其定位可概括为：
协议转换：
MQTT Payload → JSON 对象 → IoTDB 数据点
数据路由：
按场站、设备、测点组织时序路径
类型推断：
利用 Redis 缓存判断测点数据类型（INT32 / DOUBLE）
告警分流：
命中告警规则的数据点转发到告警 MQTT Topic
异常自愈：
MQTT 断线自动重连，失败时触发钉钉告警
二、核心代码流程：从 MQTT 到 IoTDB
转码服务的入口是 MQTT 回调接口 UploadDataCallback，核心逻辑在 PubDataToIotDBServiceImpl 中实现。以下按数据流向逐步拆解。
Step 1 MQTT 订阅与回调入口
服务启动时向 Broker 订阅 Topic edgeData/{siteAbbr}.{SN}，收到报文后触发 UploadDataCallback：
public class UploadDataCallback implements MqttCallback {
private final PubDataToIotDBServiceImpl iotdbService;
private final MqttClient mqttClient;
private final String topic;
private final DingTalkRobot dingTalkRobot;
private final AtomicInteger reconnectCount = new AtomicInteger(0);
// Lombok @Slf4j 自动生成 log 字段，或手动声明：
// private static final Logger log = LoggerFactory.getLogger(UploadDataCallbackV2.class);
public UploadDataCallback(MqttClient client, String topic,
PubDataToIotDBServiceImpl service) {
this.mqttClient = client;
this.topic = topic;
this.iotdbService = service;
}
@Override
public void messageArrived(String topic, MqttMessage message) {
try {
// 1. 提取 siteAbbr 与 SN
String[] parts = topic.replace("edgeData/", "").split("\\.");
if (parts.length < 2) {
log.error("Invalid topic format, expected edgeData/{siteAbbr}.{SN}, got={}", topic);
return;
}
String siteAbbr = parts[0]; // 如 Station_HZ
String sn = parts[1]; // 如 EB20240001
// 2. 进入转码与写入流程
iotdbService.process(message.getPayload(), siteAbbr, sn);
// 3. 重连计数器归零
reconnectCount.set(0);
} catch (Exception e) {
log.error("Process MQTT message failed, topic={}", topic, e);
}
}
@Override
public void connectionLost(Throwable cause) {
log.error("MQTT connection lost: {}", cause.getMessage());
doReconnect();
}
private void doReconnect() {
int count = reconnectCount.incrementAndGet();
if (count > 3) {
alertDingTalk("MQTT 断线超过 3 次，请检查 Broker 与网络状态");
return;
}
try {
Thread.sleep(5000L * count);
mqttClient.reconnect();
log.info("MQTT reconnected, attempt={}", count);
} catch (Exception e) {
log.error("MQTT reconnect failed, attempt={}", count, e);
}
}
private void alertDingTalk(String content) {
// 调用钉钉机器人 Webhook 发送告警
dingTalkRobot.send(new MarkdownMessage("IoTDB-Link 告警", content));
}
}建议：重连间隔按指数退避（5s / 10s / 15s），避免对 Broker 造成重连风暴。超过 3 次后触发钉钉告警，人工介入排查。
Step 2 解密、解压与 JSON 解析
Payload 为 Base64 编码的 zlib 压缩数据，需先解码再解压，最后解析为 JSON 数组：
@Service
public class PubDataToIotDBServiceImpl {
private static final int BATCH_SIZE = 10000;
@Autowired
private RedisTemplate<String, String> redisTemplate;
@Autowired
private SessionPool sessionPool;
@Autowired
private MqttClient alarmMqttClient;
public void process(byte[] payload, String siteAbbr, String sn) {
// 1. Base64 解码
byte[] compressed = Base64.getDecoder().decode(payload);
// 2. zlib 解压
String json = zlibDecompress(compressed);
// 3. 解析 JSON 数组
List<DeviceData> dataList = JSON.parseArray(json, DeviceData.class);
// 4. 加载该站点告警点集合（一次 MQTT 消息仅查一次）
Set<String> alarmPoints = loadAlarmPoints(siteAbbr);
// 5. 按设备分组处理
Map<String, List<DeviceData>> byDevice = dataList.stream()
.collect(Collectors.groupingBy(DeviceData::getObject));
for (Map.Entry<String, List<DeviceData>> entry : byDevice.entrySet()) {
String deviceId = entry.getKey();
List<DeviceData> deviceData = entry.getValue();
writeToIotDB(siteAbbr, sn, deviceId, deviceData, alarmPoints);
}
}
private String zlibDecompress(byte[] compressed) {
try (ByteArrayInputStream bis = new ByteArrayInputStream(compressed);
InflaterInputStream iis = new InflaterInputStream(bis)) {
return new String(iis.readAllBytes(), StandardCharsets.UTF_8);
} catch (IOException e) {
throw new RuntimeException("zlib decompress failed", e);
}
}
}注意：Base64 解码失败通常是 Payload 被截断或编码错误，应记录原始报文长度并告警，便于排查 EdgeBox 端问题。
三、测点路径组装规则
IoTDB 采用树形时间序列路径，转码服务需要将设备编码与测点编号映射为规范的路径。本系统的路径规则为：
root.{siteAbbr}.{SN}_{deviceId}.{measurement}其中各段含义如下：
示例：BMS01 设备的电池簇电压测点 YC_001，完整路径为：
root.Station_HZ.EB20240001_BMS01.YC_001经验：将 SN 与 deviceId 组合为中间节点，既能保证同一站点下不同网关的数据隔离，又能避免 deviceId 冲突。下划线连接是约定，查询时需注意转义。
四、批量写入：积累与触发策略
单条写入 IoTDB 的 RTT 开销不可忽视。转码服务采用「积累批次」策略：单设备数据积累到 10,000 点，或当前消息处理完毕时，触发一次批量写入。
private void writeToIotDB(String siteAbbr, String sn,
String deviceId, List<DeviceData> dataList,
Set<String> alarmPoints) {
List<String> paths = new ArrayList<>();
List<Long> times = new ArrayList<>();
List<TSDataType> types = new ArrayList<>();
List<Object> values = new ArrayList<>();
for (DeviceData data : dataList) {
long timestamp = data.getTimestamp();
for (Map.Entry<String, Object> metric : data.getMetrics().entrySet()) {
String pointCode = metric.getKey();
Object pointValue = metric.getValue();
// 组装完整路径
String path = String.format("root.%s.%s_%s.%s",
siteAbbr, sn, deviceId, pointCode);
paths.add(path);
times.add(timestamp);
// 类型推断
TSDataType dataType = resolveDataType(siteAbbr, pointCode);
types.add(dataType);
values.add(castValue(pointValue, dataType));
// 告警点过滤：命中则转发到告警 MQTT
if (alarmPoints.contains(pointCode)) {
forwardAlarm(siteAbbr, sn, deviceId, pointCode, timestamp, pointValue);
}
}
// 达到批次阈值即写入
if (paths.size() >= BATCH_SIZE) {
flush(paths, times, types, values);
paths.clear();
times.clear();
types.clear();
values.clear();
}
}
// 消息末尾兜底写入
if (!paths.isEmpty()) {
flush(paths, times, types, values);
}
}
private void flush(List<String> paths, List<Long> times,
List<TSDataType> types, List<Object> values) {
try {
sessionPool.insertRecords(paths, times, types, values);
} catch (StatementExecutionException e) {
log.error("IoTDB insertRecords failed, batchSize={}", paths.size(), e);
// 可扩展：失败写入死信队列，供后续补偿
}
}建议：BATCH_SIZE 可根据单消息测点数调整。若单消息通常不足 1 万点，可将阈值降低至 5,000，或按时间窗口（如 100ms）强制 flush，避免延迟累积。
五、类型缓存：Redis 加速类型推断
IoTDB 写入时需要显式指定数据类型（TSDataType）。如果每个测点都查库或查配置文件，性能将成为瓶颈。转码服务使用 Redis 缓存站点测点类型映射：
private TSDataType resolveDataType(String siteAbbr, String pointCode) {
String cacheKey = "site:dataType:" + siteAbbr;
String typeStr = redisTemplate.opsForHash().get(cacheKey, pointCode);
if ("INT32".equalsIgnoreCase(typeStr)) {
return TSDataType.INT32;
} else if ("INT64".equalsIgnoreCase(typeStr)) {
return TSDataType.INT64;
} else if ("FLOAT".equalsIgnoreCase(typeStr)) {
return TSDataType.FLOAT;
} else if ("DOUBLE".equalsIgnoreCase(typeStr)) {
return TSDataType.DOUBLE;
} else if ("BOOLEAN".equalsIgnoreCase(typeStr)) {
return TSDataType.BOOLEAN;
}
// 缓存未命中：兜底为 DOUBLE
return TSDataType.DOUBLE;
}
private Object castValue(Object raw, TSDataType type) {
if (raw == null) {
return null;
}
switch (type) {
case INT32:
if (raw instanceof Integer) return raw;
return Integer.parseInt(String.valueOf(raw));
case INT64:
if (raw instanceof Long) return raw;
return Long.parseLong(String.valueOf(raw));
case FLOAT:
if (raw instanceof Float) return raw;
return Float.parseFloat(String.valueOf(raw));
case DOUBLE:
if (raw instanceof Double) return raw;
return Double.parseDouble(String.valueOf(raw));
case BOOLEAN:
if (raw instanceof Boolean) return raw;
return Boolean.parseBoolean(String.valueOf(raw));
case TEXT:
return String.valueOf(raw);
default:
return String.valueOf(raw);
}
}
建议：告警 Topic 与数据 Topic 分离，避免告警被大数据量 Topic 的消费延迟拖累。告警中心可独立订阅 alarm/#，实现毫秒级响应。
七、稳定性设计：断线重连与告警
转码服务是数据上云的「咽喉」，其稳定性直接影响数据完整性。除了代码层面的异常捕获，还需在基础设施层面做好防护。
设计要点 三级稳定性保障
L1 客户端重连：
MQTT 断线后自动重试，最多 3 次，间隔递增
L2 钉钉告警：
超过 3 次重连失败，立即通知运维值班群
L3 进程保活：
通过 Kubernetes LivenessProbe 或 Supervisor 确保进程存活
重连与告警的完整逻辑已在 UploadDataCallback 中展示，此处补充进程级保活配置示例：
# Kubernetes Deployment 片段
livenessProbe:
httpGet:
path: /actuator/health
port: 8080
initialDelaySeconds: 60
periodSeconds: 10
failureThreshold: 3
readinessProbe:
httpGet:
path: /actuator/health
port: 8080
initialDelaySeconds: 10
periodSeconds: 5关键：若转码服务长时间不可用，EdgeBox 的本地缓冲将逐渐写满，最终可能丢失数据。因此重连告警的响应时间应控制在 5 分钟以内。
八、完整数据流回顾

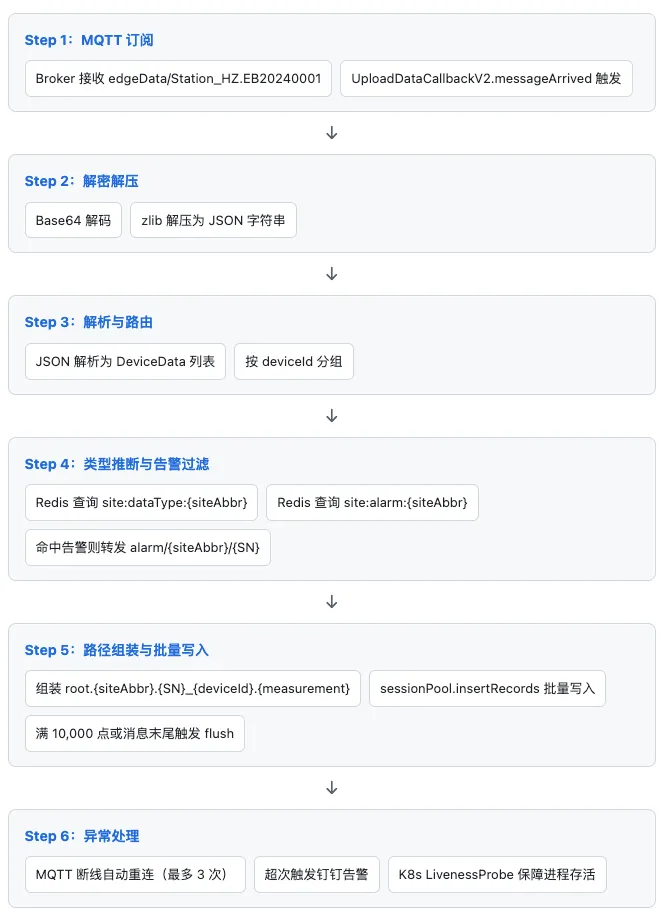

以下是从 MQTT 报文到 IoTDB 写入的完整流程，展示各模块如何协作：
九、写在最后 + 下一篇预告
转码服务的核心挑战不是「解析 JSON」，而是在高并发、多站点、多设备并发上报的场景下，保证解析、类型推断、批量写入的稳定性和时效性。
本文总结的批量写入策略、Redis 类型缓存、告警点过滤与断线重连机制，均来自真实生产环境的落地经验，已做脱敏处理。实际部署时，建议根据场站规模调整：小型场站可降低 BATCH_SIZE 至 5,000，减少内存占用；大型场站需关注 Redis 缓存命中率与 IoTDB SessionPool 连接数，避免成为瓶颈。
下一篇我们将深入 IoTDB 内部，讲解测点树的设计与集群部署策略。
下一篇预告
IoTDB 测点树与集群设计：root.{site}.{device}.{point}
拆解 IoTDB 树形时间序列路径的设计原则，包括层级规划、节点命名、权限隔离与集群部署策略，附带 3 节点集群配置与性能调优建议。
