OPC UA 协议

大约 6 分钟

OPC UA 协议

1. OPC UA 订阅数据

本功能支持用户以 OPC UA 协议从 IoTDB 中订阅数据，订阅数据的通信模式支持 Client/Server 和 Pub/Sub 两种。

注意：本功能并非从外部 OPC Server 中采集数据写入 IoTDB

2. OPC 服务启动方式

2.1 语法

启动 OPC UA 协议的语法：

create pipe p1
    with source (...)
    with processor (...)
    with sink ('sink' = 'opc-ua-sink',
               'sink.opcua.tcp.port' = '12686',
               'sink.opcua.https.port' = '8443',
               'sink.user' = 'root',
               'sink.password' = 'TimechoDB@2021',  //V2.0.6.x 之前默认密码为root
               'sink.opcua.security.dir' = '...'
              )

2.2 参数

参数	描述	取值范围	是否必填	默认值
sink	OPC UA SINK	String: opc-ua-sink	必填
sink.opcua.model	OPC UA 使用的模式	String: client-server / pub-sub	选填	client-server
sink.opcua.tcp.port	OPC UA 的 TCP 端口	Integer: [0, 65536]	选填	12686
sink.opcua.https.port	OPC UA 的 HTTPS 端口	Integer: [0, 65536]	选填	8443
sink.opcua.security.dir	OPC UA 的密钥及证书目录	String: Path，支持绝对及相对目录	选填	1. iotdb 相关 DataNode 的 conf 目录下的 opc_security 文件夹 / `<httpsPort:tcpPort>`。2. 如无 iotdb 的 conf 目录（例如 IDEA 中启动 DataNode），则为用户主目录下的 iotdb_opc_security 文件夹 /`<httpsPort:tcpPort>`
sink.opcua.enable-anonymous-access	OPC UA 是否允许匿名访问	Boolean	选填	true
sink.user	用户，这里指 OPC UA 的允许用户	String	选填	root
sink.password	密码，这里指 OPC UA 的允许密码	String	选填	TimechoDB@2021 （V2.0.6.x 之前默认密码为root ）

2.3 示例

create pipe p1
    with sink ('sink' = 'opc-ua-sink'，
               'sink.user' = 'root',
               'sink.password' = 'TimechoDB@2021');//V2.0.6.x 之前默认密码为root
start pipe p1;

2.4 使用限制

启动协议之后需要写入数据，才能建立连接，且仅能订阅建立连接之后的数据。
推荐在单机模式下使用。在分布式模式下，每一个 IoTDB DataNode 都作为一个独立的 OPC Server 提供数据，需要单独订阅。

3. 两种通信模式示例

3.1 Client / Server 模式

在这种模式下，IoTDB 的流处理引擎通过 OPC UA Sink 与 OPC UA 服务器（Server）建立连接。OPC UA 服务器在其地址空间(Address Space) 中维护数据，IoTDB可以请求并获取这些数据。同时，其他OPC UA客户端（Client）也能访问服务器上的数据。

特性：
- OPC UA 将从 Sink 收到的设备信息，按照树形模型整理到 Objects folder 下的文件夹中。
- 每个测点都被记录为一个变量节点，并记录当前数据库中的最新值。
- OPC UA 无法删除数据或者改变数据类型的设置

3.1.1 准备工作

此处以UAExpert客户端为例，下载 UAExpert 客户端：https://www.unified-automation.com/downloads/opc-ua-clients.html
安装 UAExpert，填写自身的证书等信息。

3.1.2 快速开始

使用如下 sql，启动 OPC UA 服务。详细语法参见上文：IoTDB OPC Server语法

create pipe p1 with sink ('sink'='opc-ua-sink');

写入部分数据。

insert into root.test.db(time, s2) values(now(), 2)

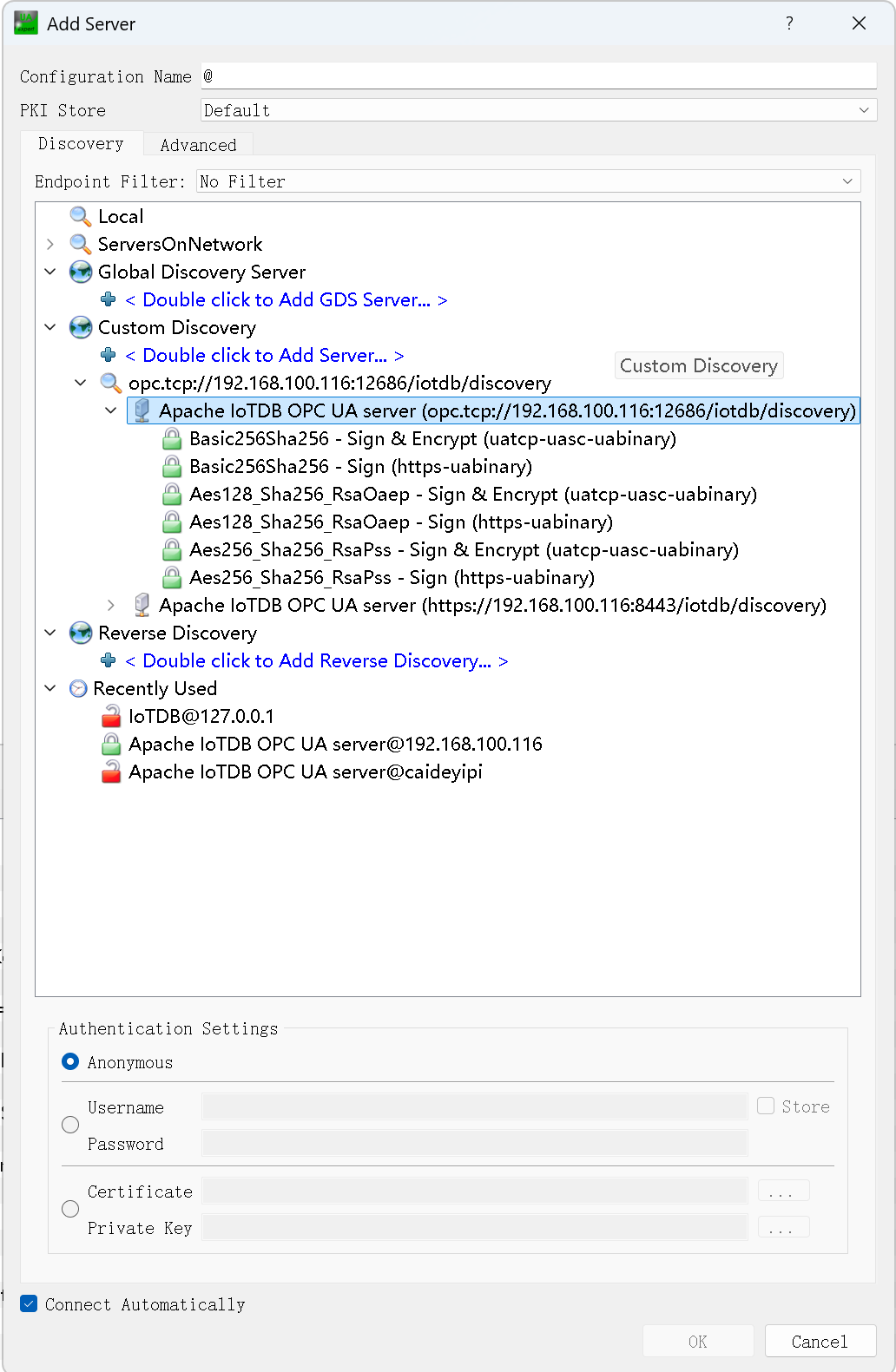

在 UAExpert 中配置 iotdb 的连接，其中 password 填写为上述参数配置中 sink.password 中设定的密码（此处用户名、密码以2.3小节示例中配置的 root/root 为例）：

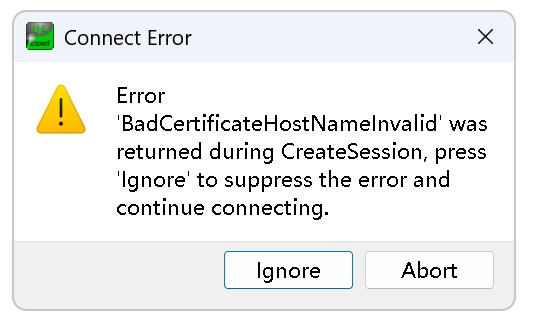

信任服务器的证书后，在左侧 Objects folder 即可看到写入的数据。

可以将左侧节点拖动到中间，并展示该节点的最新值：

3.2 Pub / Sub 模式

在这种模式下，IoTDB的流处理引擎通过 OPC UA Sink 向OPC UA 服务器（Server）发送数据变更事件。这些事件被发布到服务器的消息队列中，并通过事件节点 (Event Node) 进行管理。其他OPC UA客户端（Client）可以订阅这些事件节点，以便在数据变更时接收通知。

特性：
- 每个测点会被 OPC UA 包装成一个事件节点（EventNode）。
- 相关字段及其对应含义如下：
  字段含义类型（Milo）示例
  Time 时间戳 DateTime 1698907326198
  SourceName 测点对应完整路径 String root.test.opc.sensor0
  SourceNode 测点数据类型 NodeId Int32
  Message 数据 LocalizedText 3.0
- Event 仅会发送给所有已经监听的客户端，客户端未连接则会忽略该 Event。
- 如果数据被删除，信息则无法推送给客户端。

字段	含义	类型（Milo）	示例
Time	时间戳	DateTime	1698907326198
SourceName	测点对应完整路径	String	root.test.opc.sensor0
SourceNode	测点数据类型	NodeId	Int32
Message	数据	LocalizedText	3.0

3.2.1 准备工作

该代码位于 iotdb-example 包下的 opc-ua-sink 文件夹中

代码中包含：

主类（ClientTest）
Client 证书相关的逻辑（IoTDBKeyStoreLoaderClient）
Client 的配置及启动逻辑（ClientExampleRunner）
ClientTest 的父类（ClientExample）

3.2.2 快速开始

使用步骤为：

打开 IoTDB 并写入部分数据。

insert into root.a.b(time, c, d) values(now(), 1, 2);

此处自动创建元数据开启。

使用如下 sql，创建并启动 Pub-Sub 模式的 OPC UA Sink。详细语法参见上文：IoTDB OPC Server语法

create pipe p1 with sink ('sink'='opc-ua-sink', 'sink.opcua.model'='pub-sub');
start pipe p1;

此时能看到服务器的 conf 目录下创建了 opc 证书相关的目录。

直接运行 Client 连接，此时 Client 证书被服务器拒收。

进入服务器的 sink.opcua.security.dir 目录下，进入 pki 的 rejected 目录，此时 Client 的证书应该已经在该目录下生成。

将客户端的证书移入（不是复制）同目录下 trusted 目录的 certs 文件夹中。

再次打开 Client 连接，此时服务器的证书应该被 Client 拒收。

进入客户端的 <java.io.tmpdir>/client/security 目录下，进入 pki 的 rejected 目录，将服务器的证书移入（不是复制）trusted 目录。

打开 Client，此时建立双向信任成功， Client 能够连接到服务器。
向服务器中写入数据，此时 Client 中能够打印出收到的数据。

3.4 注意事项

单机与集群：建议使用1C1D单机版，如果集群中有多个 DataNode，可能数据会分散发送在各个 DataNode 上，无法收听到全量数据。
无需操作根目录下证书：在证书操作过程中，无需操作 IoTDB security 根目录下的 iotdb-server.pfx 证书和 client security 目录下的 example-client.pfx 目录。Client 和 Server 双向连接时，会将根目录下的证书发给对方，对方如果第一次看见此证书，就会放入 reject dir，如果该证书在 trusted/certs 里面，则能够信任对方。
建议使用 Java 17+：在 JVM 8 的版本中，可能会存在密钥长度限制，报 Illegal key size 错误。对于特定版本（如 jdk.1.8u151+），可以在 ClientExampleRunner 的 create client 里加入 Security.setProperty("crypto.policy", "unlimited"); 解决，也可以下载无限制的包 local_policy.jar 与 US_export_policy 解决替换 JDK/jre/lib/security 目录下的包解决，下载网址：https://www.oracle.com/java/technologies/javase-jce8-downloads.html。
